泵用H系列直角齿轮箱详细参数及具体安装方法

泵用H系列直角齿轮箱详细参数及具体安装方法

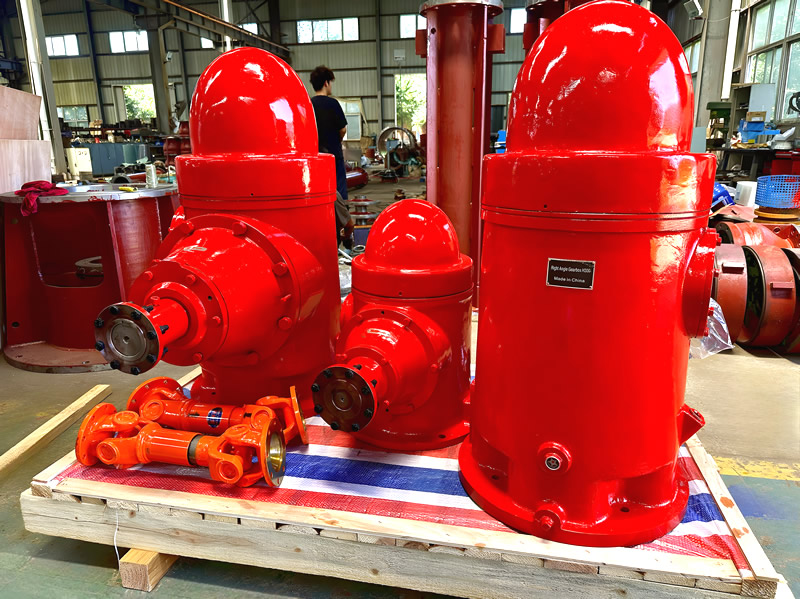

H系列直角齿轮箱是专为泵类设备设计的传动装置，可将卧式原动机（如柴油机、电动机）的水平轴动力转换为立轴输出，广泛应用于深井泵、轴流泵、斜流泵等立式泵系统中。其结构紧凑、效率高，并能直接承受轴向力，简化泵体结构。

‌

‌一、详细参数‌

‌基础技术参数‌

· ‌输入转速范围‌：245-3460 rpm，适配多种原动机（如电动机、内燃机、气轮机）。

· ‌输出转速范围‌：490-3460 rpm，支持增速（1:1-1:2）和降速（4:1-11:10）传动。

· ‌功率范围‌：0-1520 HP（约0-1133 kW），覆盖中小型到大型泵类负载需求。

· ‌最大轴向推力‌：125,000 N，适用于立式泵轴的垂直载荷传递。

·增速比‌：1:1 至 1:2

·‌降速比‌：4:1 至 11:10

·‌输出扭矩‌：可达345,000 N·m（依据型号不同）

·‌传动比范围‌：1.25–450（视具体型号配置）

‌结构特性‌

· ‌传动类型‌：平行轴斜齿轮减速机（H系列）或混合系列（HB系列，平行轴+直角轴）。

· ‌输出形式‌：

· 实心轴（S）：平键连接，安装精度要求较低。

· 空心轴（H）：带锁紧盘（D）或花键（F），可直接套装在负载轴上，减少联轴器成本。

· ‌安装形式‌：

· 卧式（H）：通过地脚螺栓固定，适合重载或冲击负载场景（如矿山机械）。

· 法兰（B5/B14）：直接连接电机，节省空间，适合高精度传动（如食品包装机械）。

· 摆动底座（M）：补偿轴向位移，适用于带式输送机驱动装置。

‌性能参数‌

· ‌传动效率‌：≥95%（斜齿轮设计减少摩擦损失）。

· ‌噪音水平‌：≤75 dB（低噪声设计，适合室内环境）。

· ‌防护等级‌：IP55（防尘防水，适应恶劣工况）。

‌二、具体安装方法‌

‌1. 安装前准备‌

· ‌现场清理‌：确保安装区域无粉尘、油污、杂物，基础平面平整度误差≤0.1 mm/m（防止齿轮箱倾斜导致轴承受力不均）。

· ‌基础检查‌：

· 强度：基础需承受齿轮箱+配套设备（如电机）的总重量，避免长期运行后下沉。

· 预留空间：齿轮箱周围需预留≥500 mm操作空间，远离高温、潮湿、腐蚀性环境。

· ‌开箱检查‌：

· 核对型号、规格是否与设计一致，检查箱体外观（无裂纹、变形）、法兰面（无划痕、毛刺）。

· 确认附件齐全（油位计、通气帽、放油螺塞、防尘罩等）。

‌2. 安装步骤‌

· ‌吊装定位‌：

· 使用专用吊耳（禁止直接吊装输入/输出轴），用软吊带（如尼龙吊带）缓慢起吊至基础上方。

· 初步调整位置，使齿轮箱输入/输出轴与配套设备（如电机）轴线大致对齐（偏差≤10 mm）。

· ‌找正校准‌：

· ‌粗找正‌：调整电机位置，使电机轴与齿轮箱输入轴径向偏差≤1 mm，端面偏差≤0.5 mm（用卷尺和塞尺初步测量）。

· ‌精找正‌：采用“联轴器找正法”，用百分表检测径向跳动（≤0.05 mm）和端面跳动（≤0.02 mm/m）。

· 若偏差超标，通过调整电机底部垫片修正（禁止直接敲击设备）。

· ‌紧固连接‌：

· 按手册规定的螺栓规格和拧紧扭矩，交叉对称紧固地脚螺栓（如4颗螺栓按“对角→相邻”顺序分2-3次拧紧）。

· 拧紧后复查水平度，确认无变化（若偏差增大，需松开螺栓重新调整）。

· ‌联轴器安装‌：

· 清理齿轮箱轴和电机轴的键槽、轴肩（无毛刺、油污）。

· 将联轴器半体加热至≤120℃（禁止火焰直接加热）后套装在轴上，或涂抹润滑油后用铜锤轻敲到位。

· 安装弹性元件（如橡胶垫、尼龙柱），连接两半联轴器，螺栓紧固扭矩符合手册要求。

· ‌附件安装‌：

· 安装防尘罩、输入联轴器安全罩（用户自备）。

· 对于H60及以上型号，连接冷却器供、回水管（接头为Rc1/2，压力0.15-0.3 MPa，温度20℃左右）。

‌3. 加油与调试‌

· ‌润滑油加注‌：

· 使用中载荷工业齿轮油（如ISO VG 220或320），30℃以上选择高粘度油品。

· 加油至油位与加油口螺纹下端平齐，禁止过量（导致油温升高、泄漏）或不足（导致润滑不良）。

· ‌静态检查‌：

· 静置10-15分钟，检查放油螺塞、油封处是否渗漏，若渗漏需更换密封件或拧紧螺栓。

· ‌动态调试‌：

· ‌点动电机‌：确认转向与设计一致（避免反转导致润滑不良），无卡滞、异响。

· ‌空载运行‌：启动电机，保持额定转速运行1-2小时，监测：

· 温度：轴承温度≤80℃，油温≤60℃（超过需检查油位或散热）。

· 振动：箱体振动速度≤6.3 mm/s（符合ISO 10816-3标准）。

· 密封：检查油封、放油螺塞处无渗漏。

· ‌逐步加载‌：从额定负载的25%开始，每运行30分钟提升25%负载，直至满负载，期间持续监测温度、振动、噪音。

· ‌满负载运行‌：连续运行4-8小时，确认无异常，记录运行数据（油温、振动值、电流）。

‌三、注意事项‌

· ‌安全防护‌：

· 吊装时由持证人员操作，禁止站在齿轮箱下方或吊装半径内。

· 通电调试前确认电机接线正确，齿轮箱周围无无关人员，设置警示标识。

· ‌操作规范‌：

· 禁止在齿轮箱运行时拆卸油位计、通气帽或触摸旋转部件。

· 找正后禁止随意移动齿轮箱或电机，若需重新调整，必须重新精准找正。

· ‌维护要求‌：

· 地脚螺栓需定期检查扭矩（每季度一次），法兰密封状况每月检查一次。

法兰安装的齿轮箱每运行2000小时需检查胀紧盘扭矩，防止松动。

最后友情提醒H系列直角齿轮箱请务必咨询直角齿轮箱专业生产厂家(如立佳机械)。
